همه چیز درباره گره زدن میلگرد
گره زدن میلگرد، که به آن آرماتوربندی نیز گفته می شود، یکی از مهم ترین مراحل در ساخت سازه های بتن مسلح است که نقش حیاتی در تضمین یکپارچگی و استحکام نهایی سازه ایفا می کند. این فرآیند به ظاهر ساده، اگر به درستی انجام نشود، می تواند منجر به جابجایی میلگردها در حین بتن ریزی و در نهایت کاهش قابل توجه مقاومت سازه شود. در کنار مسائل فنی، توجه به قیمت میلگرد نیز برای مدیریت هزینه های پروژه اهمیت بالایی دارد، زیرا نوسانات قیمت میلگرد می تواند بر تصمیم گیری مهندسان و پیمانکاران تاثیر مستقیم بگذارد. در این مقاله جامع، به بررسی تخصصی تمام جنبه های فنی، اجرایی و استانداردهای مربوط به همه چیز درباره گره زدن میلگرد می پردازیم تا مرجعی کامل برای مهندسان، ناظران و آرماتوربندان فراهم آوریم و در عین حال به نقش قیمت میلگرد در برنامه ریزی اقتصادی پروژه ها نیز اشاره خواهیم کرد.
در صنعت ساختمان، کیفیت نهایی سازه ارتباط مستقیمی با دقت در جزئیات اجرایی دارد. گره زدن میلگرد نه تنها برای ثابت نگه داشتن میلگردها در نقشه های طراحی شده است، بلکه تضمین می کند که نیروهای کششی و برشی به درستی بین بتن و فولاد منتقل شوند. در این میان، انتخاب نوع و سایز مناسب میلگرد بر اساس مشخصات فنی و همچنین قیمت میلگرد در بازار ، یکی از عوامل تاثیرگذار بر بهینه سازی هزینه و کیفیت پروژه است. اگر این اتصالات به خوبی انجام نشوند، کل شبکه آرماتور از هم گسیخته شده و بتن به درستی قادر به پوشش دهی میلگردها نخواهد بود و در نتیجه حتی افزایش قیمت میلگرد نیز نمی تواند ضعف اجرایی را جبران کند.
اهمیت حیاتی گره زدن میلگرد در سازه
این کار با هدف ایجاد یکپارچگی ساختاری و جلوگیری از جابجایی میلگردها در طول فرآیند حساس بتن ریزی صورت می گیرد. تفاوت اصلی گره زدن با وصله کردن (Splicing) در این است که گره زنی صرفا برای تثبیت موقعیت موقت میلگردها در نظر گرفته می شود، در حالی که وصله کردن برای ایجاد پیوستگی طولی در میلگردها در طول های بلندتر استفاده می شود.
اهمیت فنی این مرحله فراتر از یک کار کارگری ساده است. یک شبکه آرماتوربندی مستحکم، تضمین می کند که نیروهای کششی وارد بر سازه به طور موثر جذب و توزیع شوند. در مناطقی با ریسک لرزه خیزی بالا، این پایداری شبکه اهمیتی حیاتی دارد، زیرا جابجایی میلگردها می تواند منجر به کاهش ظرفیت برشی و خمشی عضوهای بتنی شود.
تفاوت گره زدن و وصله (Overlapping/Splicing)
گره زدن به معنای اتصال دو میلگرد متقاطع یا مجاور با سیم برای نگهداری موقت در موقعیت خود است. در مقابل، وصله کردن شامل همپوشانی دو میلگرد در راستای یکدیگر برای ایجاد یک پیوستگی طولی است که باید مطابق با آیین نامه های مهندسی، حداقل طول مشخصی داشته باشد. اگرچه هر دو فرآیند بخشی از آرماتوربندی هستند، اما هدف و الزامات اجرای آن ها متفاوت است. عدم توجه به این تمایز و استفاده نادرست از گره ها در محل هایی که نیاز به وصله دارد، یکی از خطاهای رایج اجرایی است.
ابزارهای تخصصی گره زدن میلگرد
برای اجرای صحیح همه چیز درباره گره زدن میلگرد، استفاده از ابزار و مصالح استاندارد الزامی است. این ابزارها شامل سیم آرماتوربندی، ابزارهای دستی و مکانیکی برای بستن سیم، و تجهیزات ایمنی هستند.
سیم آرماتوربندی: جنس، قطر و کیفیت
سیم آرماتوربندی یکی از ارکان اصلی این فرآیند است. این سیم معمولاً از فولاد نرم و آنیل شده (بازپخت شده) تهیه می شود. فرآیند آنیل کردن باعث افزایش چشمگیر انعطاف پذیری سیم شده و احتمال شکستن آن در حین پیچش و گره زنی را کاهش می دهد.
قطر استاندارد سیم آرماتوربندی معمولاً بین ۱.۲ تا ۱.۵ میلی متر است. سیم های ضخیم تر مقاومت بیشتری دارند اما کار کردن با آن ها دشوارتر است و نیاز به نیروی بیشتری دارند. در مقابل، سیم های نازک تر انعطاف پذیرتر بوده و برای گره های ساده مناسب اند، اما ممکن است در نقاط پر تنش دوام کافی نداشته باشند.
نکته بسیار مهم در مورد سیم آرماتوربندی، نحوه تولید آن است. سیم های فابریک که از کشش میلگردهای ضخیم تر تولید می شوند، معمولاً از استحکام و دوام بهتری نسبت به سیم های تسمه ای برخوردارند.
ابزارهای دستی گره زنی
در کارگاه های کوچک یا مناطقی که دسترسی به تجهیزات مکانیزه محدود است، ابزارهای دستی حرف اول را می زنند.

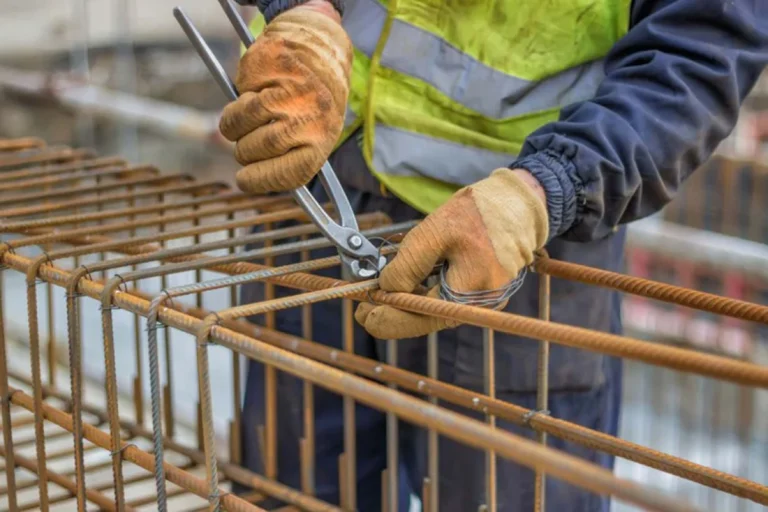

- انبردست آرماتوربندی: این ابزار با طراحی خاص خود به آرماتوربند کمک می کند تا سیم را با اعمال نیروی چرخشی مناسب، محکم دور میلگردها بپیچد. کیفیت فک ها و اهرم بندی مناسب انبردست تأثیر مستقیمی بر سرعت و کیفیت گره دارد.
- قلاب دستی (Tying Hook): این ابزار که اغلب به شکل قلاب های ساده یا مکانیزم های چرخشی ساده (مانند قلاب های دستی با قابلیت جمع شدگی) طراحی شده، برای اجرای سریع تر گره های ساده مورد استفاده قرار می گیرد.
ابزارهای اتوماتیک و محدودیت های نظارتی
دستگاه گره زن اتوماتیک میلگرد (Rebar Tying Machine) سرعت اجرای کار را به شدت افزایش می دهد و گره هایی یکنواخت ایجاد می کند. این دستگاه ها معمولا گره های ساده را در کسری از ثانیه اجرا می کنند. با این حال، یکی از دغدغه های اصلی مهندسان ناظر، تایید این گره ها مطابق با ضوابط اجرایی است. در بسیاری از پروژه ها، به خصوص در اجزای سازه ای پر تنش مانند ستون ها و تیرهای اصلی، ناظران ممکن است اصرار به استفاده از گره های دستی با تکنیک های پیچیده تر داشته باشند، زیرا نیروی اعمال شده توسط دستگاه اتوماتیک ممکن است در همه شرایط یکسان نباشد.
تجهیزات ایمنی ضروری
به دلیل ماهیت کار با فلزات تیز و احتمال پرتاب شدن سر سیم ها، رعایت ایمنی در هنگام کار با ابزار گره زدن میلگرد امری حیاتی است. استفاده از دستکش های مقاوم در برابر برش، عینک ایمنی و کفش کار مناسب، از بروز حوادث جلوگیری می کند.
اصول مهندسی و فنی گره زنی
آموزش گره زدن میلگرد باید مبتنی بر اصول مهندسی باشد نه صرفا مهارت کارگری. رعایت این اصول، کیفیت سازه را تضمین می کند.
رعایت کاور بتن (پوشش بتنی)
پوشش بتنی یا کاور بتن، فاصله ای است که بین سطح میلگرد و سطح نهایی قالب بتنی باید حفظ شود. این فاصله از میلگرد در برابر رطوبت و عوامل محیطی محافظت کرده و مانع از خوردگی می شود. این کار با استفاده از قطعاتی به نام اسپیسر (Spacer) انجام می شود. گره زدن باید به گونه ای باشد که در اثر جابجایی، این فاصله به هم نخورد. اگر گره ها بیش از حد سفت بسته شوند، ممکن است اسپیسرها جابجا شده یا سیم های گره، میلگرد را به سطح قالب نزدیک کنند.
اهمیت نیروی اعمالی در گره
بستن گره باید تعادل دقیقی داشته باشد. یک گره بیش از حد سفت، می تواند باعث پارگی سیم یا ایجاد تنش موضعی در میلگرد شود. در طرف دیگر، گره شل، کارایی لازم برای تثبیت شبکه را ندارد و اجازه می دهد میلگرد حین بتن ریزی جابجا شود. نیروی اعمالی باید به اندازه ای باشد که گره به صورت محکم در جای خود قرار گیرد اما به میلگرد یا سیم آسیبی نرساند.
الزامات آیین نامه ای و مدیریت سر سیم ها
مباحث نهم مقررات ملی ساختمان و آیین نامه آبا، الزامات دقیقی را برای جزئیات آرماتوربندی تعیین کرده اند. اگرچه مستقیماً به نحوه گره زدن نپرداخته اند، اما اصول کلی مانند حداقل طول وصله و پوشش بتنی بر نحوه اجرای گره ها تأثیرگذار است. یک نکته اجرایی کلیدی که اغلب نادیده گرفته می شود، جمع آوری سر سیم های بریده شده است. باقی ماندن این فلزات کوچک در داخل شبکه، در بلندمدت دچار زنگ زدگی شده و به دلیل افزایش حجم ناشی از اکسیداسیون، می تواند بتن اطراف خود را دچار ترک کند و حتی این خوردگی را به میلگرد اصلی منتقل نماید.
جمع آوری کامل سر سیم های بریده شده در فونداسیون و کف ها یک الزام فنی است؛ زیرا زنگ زدگی آن ها باعث ایجاد ترک های مویرگی و تضعیف موضعی بتن می شود.
انواع گره های آرماتوربندی: کاربرد و تکنیک اجرا
انتخاب انواع گره آرماتوربندی ارتباط مستقیمی با محل اجرای شبکه و میزان بارهای مورد انتظار دارد. هر گره تکنیک اجرایی خاص خود را می طلبد.
گره ساده (لغزان)
این روش، رایج ترین و سریع ترین نوع گره است که معمولاً با یک یا دو دور پیچش سیم اجرا می شود. گره ساده برای اتصالات عمومی در سقف ها، تیرهای کم عمق و فونداسیون های غیرحساس کاربرد دارد.
گره صلیبی (Cross Tie)
گره صلیبی زمانی به کار می رود که دو میلگرد با قطرهای مختلف یا در محلی با فضای محدود به هم متصل می شوند و نیاز به استحکام بیشتری نسبت به گره ساده وجود دارد. این گره با ایجاد یک الگوی ضربدری در اطراف میلگردها، پایداری اتصال را افزایش می دهد.
گره پشت گردنی (Perch Knot / Hanger Knot)
این تکنیک تخصصی برای نگه داری میلگردهای طولی توسط خاموت ها یا تنگ ها در ستون ها و تیرها به کار می رود. گره پشت گردنی، میلگرد طولی را به صورت محکم در گوشه خم خاموت مهار می کند و مانع از خروج آن در هنگام اعمال تنش می شود. این گره برای آموزش گره زدن میلگرد در اجرای ستون ها از اهمیت بالایی برخوردار است.
گره اصطکاکی (Friction Knot)
گره اصطکاکی کمتر مورد استفاده قرار می گیرد اما برای جلوگیری از لغزش میلگردهای افقی نسبت به میلگردهای قائم (مانند خاموت ها در ستون) در شرایط خاص کاربرد دارد و نیازمند پیچش بیشتری است تا نیروی اصطکاکی کافی ایجاد شود.
اجرای گره در نقاط حساس
در مناطقی که تنش های برشی یا لرزه ای بالا هستند، مانند محل وصله میلگردها، نزدیکی محل تلاقی تیر و ستون، یا در اعضای سازه ای که ضوابط لرزه ای سخت گیرانه ای دارند، استفاده از گره های دوتایی (Double Tie) یا گره های پیچشی توصیه می شود تا حداکثر پایداری در برابر جابجایی فراهم شود.
مراحل اجرای صحیح گره زدن میلگرد (گام به گام عملی)
اجرای یک شبکه آرماتوربندی استاندارد از یک فرآیند منظم پیروی می کند که هر مرحله باید با دقت کنترل شود.
- کنترل نقشه اجرایی: پیش از هر اقدامی، مهندس ناظر یا سرآرماتوربند باید موقعیت دقیق میلگردها، فواصل آن ها (محور به محور)، نحوه خم ها و محل وصله ها را بر اساس نقشه های مصوب تأیید کند.
- پهن کردن شبکه و تنظیم اولیه: میلگردها باید بر روی تکیه گاه های موقت یا اسپیسرها پهن شوند. در این مرحله، تنظیمات کلی فاصله و تراز میلگردها انجام می شود.
- انتخاب و اجرای نوع گره: بر اساس حساسیت و موقعیت محل، نوع گره مناسب (ساده، صلیبی، پشت گردنی) انتخاب شده و با دقت اجرا می شود.
- کنترل کیفیت بصری حین اجرا: آرماتوربند باید پس از اجرای هر گره، از محکم بودن آن اطمینان حاصل کند. ناظران نیز باید در این حین به صورت چشمی کیفیت گره ها را کنترل نمایند.
- بازرسی نهایی قبل از بتن ریزی: پیش از صدور مجوز بتن ریزی، بازرسی دقیقی از کل شبکه انجام می شود تا اطمینان حاصل شود که تمام الزامات مربوط به پوشش بتنی، طول وصله ها و استحکام گره ها رعایت شده است.
تأثیرات مهندسی گره زدن استاندارد بر عملکرد سازه
تاثیر گره زدن میلگرد بر سازه یک موضوع اساسی در مباحث سازه ای است. هنگامی که گره ها به درستی اجرا شوند، شبکه میلگرد به یک واحد یکپارچه تبدیل می شود که قادر است نیروها را به طور موثر در سراسر سازه توزیع کند.
این یکپارچگی به طور مستقیم بر مقاومت سازه در برابر بارهای جانبی مانند زلزله تأثیر می گذارد. در زمان وقوع لرزش، اگر گره ها شل باشند، شبکه آرماتور تغییر شکل می دهد، ظرفیت جذب انرژی سازه کاهش یافته و خطر تمرکز تنش و شکست موضعی افزایش می یابد.
علاوه بر مقاومت در برابر بارهای دینامیکی، گره زنی صحیح، نقش محوری در جلوگیری از خوردگی زودرس دارد. جابجایی میلگرد به دلیل گره های ضعیف، پوشش بتنی را کاهش داده و میلگرد را مستعد تماس با رطوبت و مواد خورنده می کند. رعایت ضوابط بستن میلگرد در آیین نامه در واقع تضمین کننده طول عمر سازه است.
کنترل کیفیت و تست در گره زنی
فراتر از بازرسی های چشمی روزمره، در پروژه های حساس، انجام تست های دقیق برای تأیید کیفیت اتصالات ضروری است. این تست ها اعتبار اجرایی کار را اثبات می کنند.
بازرسی چشمی دقیق
بازرسی چشمی باید شامل موارد زیر باشد:
- بررسی شل بودن گره ها: باید با لمس یا فشار اندک، اطمینان حاصل شود که گره ها لق نیستند.
- زاویه و محل صحیح گره: اطمینان از اینکه سیم به درستی پیچیده شده و سر آن به سمت داخل خم یا بریده شده است.
- تأیید فاصله گذاری: بررسی وجود اسپیسرها و حفظ کاور بتنی در تمام نقاط شبکه.
آزمایش های مخرب و غیر مخرب
در پروژه های زیربنایی یا سازه هایی با اهمیت بالا، ممکن است از تست های مخرب نمونه برداری و کششی استفاده شود. در این تست ها، یک نمونه از شبکه گره زده شده بریده شده و تحت نیروی کششی قرار می گیرد تا مقاومت اتصال سیم به میلگرد اندازه گیری شود. روش های غیرمخرب تر مانند استفاده از اولتراسونیک نیز می توانند برای ارزیابی یکپارچگی اتصالات بدون آسیب رساندن به شبکه اصلی به کار روند.
جدول مقایسه انواع گره های رایج
برای درک بهتر کاربرد هر نوع گره، جدول زیر می تواند مروری سریع بر ویژگی های اصلی آن ها ارائه دهد:
| نوع گره | تکنیک اجرا | کاربرد اصلی | مقاومت نسبی |
|---|---|---|---|
| گره ساده (لغزان) | پیچش تکی یا دوبل سیم | اتصالات عمومی، شبکه های افقی | متوسط |
| گره صلیبی | ایجاد حالت ضربدری در محل تلاقی | اتصال میلگردهای قطور، کمبود فضای اتصال | بالا |
| گره پشت گردنی | مهار میلگرد طولی توسط خاموت | اتصال میلگرد طولی به خاموت در ستون و تیر | بسیار بالا (تخصصی) |
| گره اصطکاکی | پیچش چندگانه و محکم | جلوگیری از لغزش میلگردهای قائم بر افقی | متوسط رو به بالا |
اشتباهات رایج در گره زنی و نحوه پیشگیری از آن ها
عدم توجه به نکات اجرایی آرماتوربندی می تواند منجر به خطاهایی شود که کیفیت سازه را به خطر می اندازد. شناخت این اشتباهات اولین گام برای پیشگیری است.
شل بودن گره ها یا سفت بودن بیش از حد
شل بودن گره ها اصلی ترین عامل جابجایی میلگردها در حین بتن ریزی است. این امر موجب می شود کاور بتنی کاهش یابد. از طرف دیگر، اعمال نیروی بیش از حد با انبردست یا دستگاه گره زن اتوماتیک میلگرد می تواند سیم را پاره کرده و به میلگرد آسیب بزند.
بی توجهی به نقشه و استفاده از گره نامناسب
تکیه بر عادت به جای پیروی دقیق از نقشه های اجرایی منجر به استفاده از گره ساده در محل هایی می شود که نیاز به گره پشت گردنی یا گره صلیبی دارند. این عدم انطباق با نقشه، پایداری سازه را در نقاط طراحی شده تضعیف می کند.
عدم مدیریت سیم های بریده شده
همان طور که ذکر شد، باقی ماندن قطعات اضافی سیم در شبکه آرماتوربندی، با آغاز فرآیند خوردگی، سیکل مخربی را در بتن آغاز می کند. جمع آوری یا خم کردن کامل سر سیم ها به سمت داخل بتن باید به یک روال اجباری تبدیل شود.
ارتباط گره زدن میلگرد با مباحث کلیدی سازه ای
کیفیت گره زدن میلگرد نه تنها بر نحوه چیدمان تأثیر می گذارد، بلکه با مفاهیم بنیادی مهندسی سازه نیز در ارتباط است.
نقش گره ها در یکپارچگی بتن مسلح
بتن در برابر کشش ضعیف است و میلگرد این ضعف را جبران می کند. برای اینکه بتن بتواند نقش خود را ایفا کند، باید میلگردها در جای خود قفل شوند. گره های محکم این قفل شدگی را فراهم می آورند تا تنش ها به صورت یکنواخت بین تار و پود شبکه توزیع شود و از تمرکز تنش جلوگیری گردد.
بررسی تأثیرات بر طول همپوشانی
اگرچه گره زدن مستقیماً طول وصله را تعیین نمی کند، اما یک گره ضعیف در ناحیه وصله می تواند باعث شود میلگردها از یکدیگر فاصله بگیرند و طول همپوشانی مؤثر کاهش یابد. این مسئله طبق ضوابط بستن میلگرد در آیین نامه می تواند منجر به رد شدن بازرسی نهایی شود.
نتیجه گیری
همه چیز درباره گره زدن میلگرد نشان می دهد که این فرآیند، ترکیبی از مهارت عملی و دانش فنی است. گره زنی صحیح نه یک کار جانبی، بلکه یک جزء حیاتی در طراحی و اجرای سازه های بتنی مقاوم است. انتخاب ابزار مناسب، به ویژه سیم آرماتوربندی آنیل شده، و تسلط بر تکنیک های انواع گره ها مستقیماً بر ایمنی، دوام و عملکرد سازه در برابر نیروهای وارد شده، خصوصاً در شرایط بحرانی مانند زلزله، تأثیر می گذارد. مهندسان ناظر و مجریان باید با تأکید بر کیفیت و بازرسی های دقیق پیش از بتن ریزی، از اجرای صحیح این مرحله اطمینان حاصل کنند تا از بروز خطاهای پرهزینه و جبران ناپذیر در آینده جلوگیری شود. در نهایت، برند آهن ورک همواره بر این نکته تأکید دارد که دقت در جزئیات اجرایی، ضامن سازه ای پایدار و ایمن خواهد بود.
سوالات متداول
آیا استفاده از دستگاه گره زن اتوماتیک همیشه مورد تأیید ناظران نظام مهندسی است؟ اگر نه، چرا؟
خیر، ناظران ممکن است به دلیل عدم کنترل کامل بر نیروی اعمالی و نوع گره ایجاد شده، به ویژه در المان های حیاتی، استفاده از آن را تأیید نکنند.
حداقل چه تعداد گره در هر متر مربع برای یک شبکه معمولی (مثلاً فونداسیون گسترده) لازم است؟
تعداد گره ها ضابطه مشخصی ندارد و باید به اندازه ای باشد که میلگردها در برابر جابجایی ناشی از ارتعاش بتن کاملاً مقاوم باشند.
آیا محل قرارگیری گره (روی میلگرد طولی یا عرضی) در مقاومت نهایی تأثیر دارد؟
بله، در گره های تخصصی مانند گره پشت گردنی، محل دقیق بستن سیم بر مهار میلگرد طولی توسط خاموت تأثیر مستقیم دارد.
سیم آرماتوربندی آنیل شده چه تفاوتی با سیم سیاه معمولی دارد و چرا باید آنیل شده باشد؟
سیم آنیل شده انعطاف پذیری بالاتری دارد و در برابر پیچش کمتر می شکند، برخلاف سیم سیاه معمولی که شکننده است.
در صورت عدم دسترسی به اسپیسر، چگونه می توان پوشش بتنی مورد نیاز را در کف ها تضمین کرد؟
باید از قطعات مناسب ساخته شده از بتن هم عیار یا سنگ های پلاستیکی مورد تأیید مهندسی به جای اسپیسرهای پلاستیکی استفاده شود.
